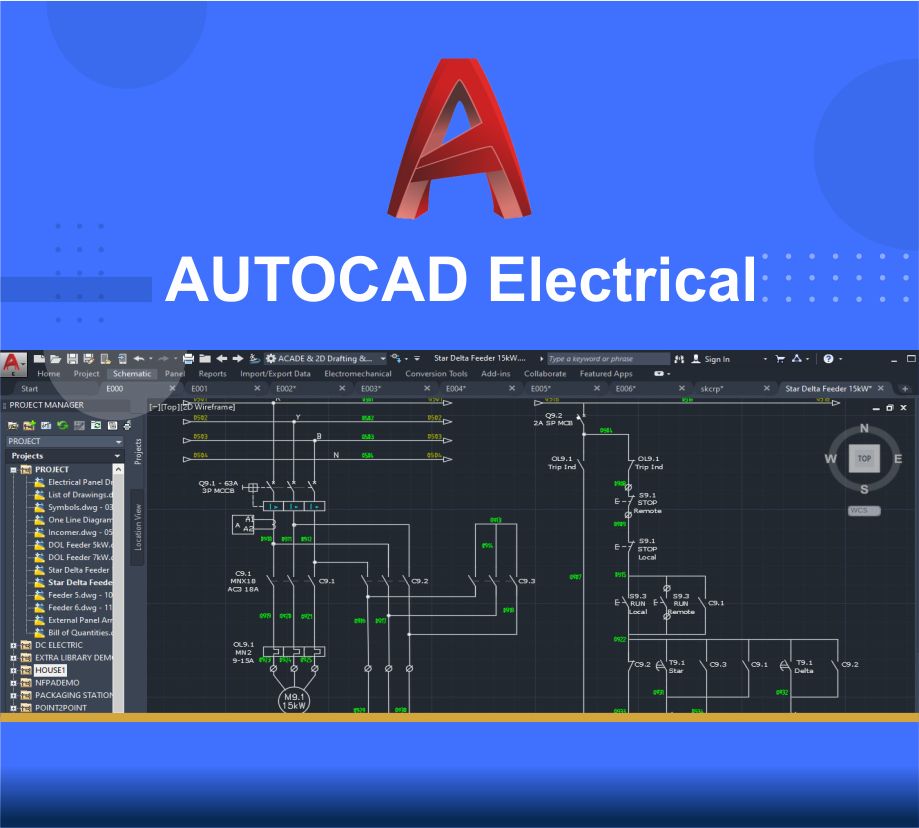

📘 سرفصلهای اصلی دوره نقشهکشی تابلو برق با AutoCAD Electrical
🗂️ ایجاد پروژه در نرمافزار و ساختار فایلها
آشنایی با محیط نرمافزار، نحوه ایجاد پروژههای جدید، ساختار فایلها و تنظیمات اولیه.
📏 معرفی استانداردها و اصول نقشهکشی تابلو برق
مروری بر استانداردهای IEC، اصول طراحی مدارات قدرت و فرمان، و قواعد طراحی نقشههای صنعتی.
🔌 طراحی نقشههای مدار فرمان و قدرت
ترسیم شماتیک مدارهای کنترلی و قدرت، استفاده از بلاکهای آماده، اتصال تجهیزات و آدرسدهی.
🧰 چیدمان و اتصال ترمینالها و طراحی ترمینالهای خاص
نحوه جانمایی و شمارهگذاری ترمینالها، طراحی ترمینالهای چندطبقه، استفاده از Jumper.
🧵 ایجاد سیمها و مدیریت مشخصات فنی
ایجاد سیمها در دیتابیس نرمافزار، شمارهگذاری خودکار، نمایش مشخصات کابلها و سیمها.
🔶 ایجاد شمشهای مسی و نمایش آنها در نقشه شماتیک
طراحی شماتیک شمشهای مسی، تعیین مسیر جریان و استانداردهای نمایش در نقشه.
📐 طراحی سینی و نقشه جانمایی تابلو برق (جهت مونتاژ)
تهیه پلان جانمایی قطعات در داخل تابلو، طراحی سینیها و ساختار چیدمان تجهیزات.
📍 بررسی مفهوم Location و ساختار پروژه (Project Structure)
مدیریت ماژولها، تقسیمبندی پروژه به بخشهای مختلف و استفاده از Location Codes.
🔧 طراحی نقشههای PLC و اتصال ورودی/خروجیها
شماتیک ورودیها، خروجیها، ارتباط با تجهیزات فیلد و برچسبگذاری ماژولهای PLC.
🔲 طراحی و ساخت قطعات سفارشی در جانمایی تابلو برق
ساخت قطعات اختصاصی، تعریف مشخصات و افزودن به کتابخانه نرمافزار.
📊 طراحی نقشههای دوبعدی و مستندسازی پروژه
ترسیم نقشههای Layout، جدول تجهیزات، برچسبگذاری و تهیه مدارک خروجی پروژه.
📋 کپیبرداری، ذخیرهسازی و مدیریت مدارها
افزودن سریع مدارهای مشابه با قابلیت کپی/پیست حرفهای، استفاده مجدد از مدارها در پروژههای دیگر.
📄 مدارک قابل ارائه:
در پایان دوره، گواهینامههای معتبر زیر از سوی مجتمع فنی نوین پارسیان به شرکتکنندگان اعطا خواهد شد:
✅ مدرک بینالمللی از کانادا
✅ گواهینامه رسمی از سازمان فنیوحرفهای
✅ مدرک دوزبانه فارسی–انگلیسی
✅ مناسب جهت استخدام، مهاجرت یا فعالیت حرفهای در صنعت برق، تابلوسازی و اتوماسیون صنعتی
📞 جهت ثبتنام یا دریافت مشاوره رایگان:
☎️ ۸۸۸۲۲۲۲۵ | 📱 ۰۹۱۲۷۰۸۸۶۶۷ – ۰۹۱۰۶۸۲۸۶۷۳
